Hogyan javíthatják az ipari csatlakozók zavaró ellenállásukat nagy sebességű jelek továbbításakor?

2025-10-16

Ipari forgatókönyvek eseténipari csatlakozógyakran továbbítanak nagy sebességű jeleket, mint például az adatközpontokban lévő szerverek csatlakoztatása és az érzékelők jeleinek továbbítása automatizált gyártósorokon. A műhelyben lévő berendezések, például motorok és inverterek azonban elektromágneses interferenciát kelthetnek. Ezenkívül a kábelek közötti áthallás könnyen gyengítheti és torzíthatja a nagy sebességű jeleket, ami az eszköz kommunikációs hibáihoz vezethet. Sok technikus felteszi a kérdést, hogyan lehetne javítani az ipari csatlakozók interferencia-ellenállását és stabilabb, nagysebességű jelátvitelt.

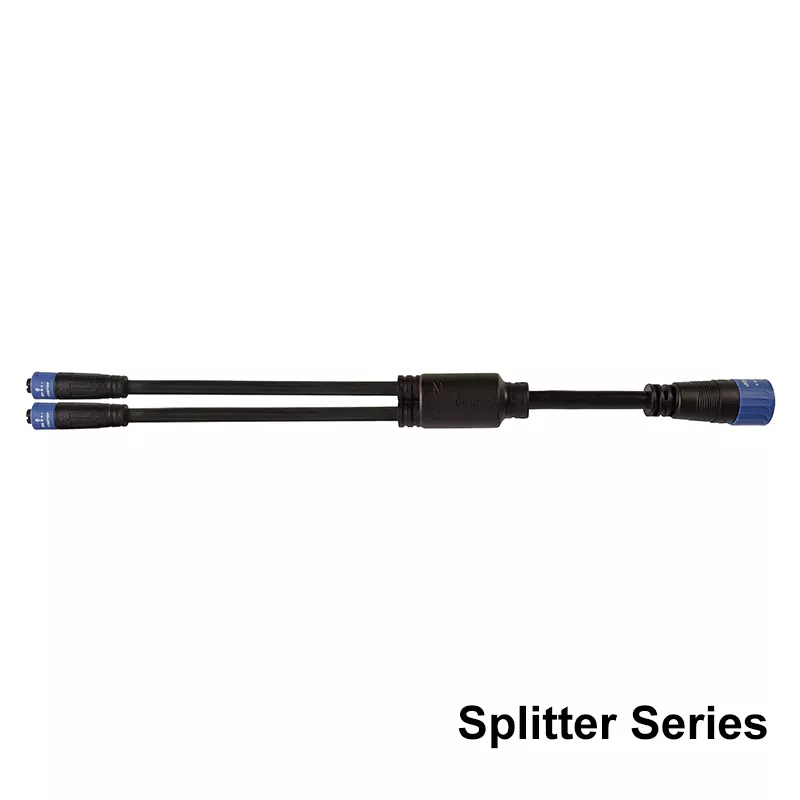

Industrial Information Communication Connector

Válasszon árnyékolt csatlakozókat

Ipari környezetben a leggyakoribb interferencia az elektromágneses interferencia. Például a műhelyben működő motorok mágneses mezőket generálnak, amelyek zavarhatják a csatlakozó által továbbított nagy sebességű jeleket. Ezért a kiválasztás soránipari csatlakozók, előnyben részesítse az árnyékolt modelleket, például a fémházas és belső árnyékoló hálós modelleket. Ezek a pajzsok "védőburkolatként" működnek, hogy megakadályozzák a külső elektromágneses interferenciát. Az árnyékolásnak két elterjedt típusa van: tömör fémház, például sárgaréz ház, amely teljesen körülzárja a csatlakozót, és csökkenti a külső mágneses mezők behatolását. A másik típus a csatlakozón belüli jeltüskék körüli árnyékolás, az egyes jelcsatornák árnyékolása és a szomszédos csatornák közötti áthallás megakadályozása.

Optimalizálja a jel pin-elrendezését

Ha egy ipari csatlakozón belüli jel érintkezői túl közel vannak egymáshoz, nagy sebességű jelek továbbításakor "keresztezés" léphet fel. Ezért az interferencia-ellenállás javítása érdekében gondosan mérlegelni kell a csatlakozó jelérintkezőinek elrendezését. A nagy sebességű jel érintkezőit a lehető legtávolabb kell tartani a többi érintkezőtől, vagy földelt érintkezőkkel el kell választani egymástól. Például egyes ipari csatlakozók "differenciáljelpár + földelés" elrendezést alkalmaznak: két nagy sebességű differenciáljeleket hordozó érintkezőt egymás mellé helyeznek, hogy differenciáljelpárt képezzenek, növelve az interferencia-ellenállást. Ezután a szomszédos jelpárok közé egy földelő érintkező kerül a különböző jelcsatornák elkülönítésére és az áthallás megakadályozására. Más csatlakozók elválasztják a táp- és jeltüskéket, például az egyik oldalra helyezik a tápérintkezőt, a másikra a jeltűket, hogy megakadályozzák, hogy az áramingadozások megzavarják a jelátvitelt.

Válassza a Megfelelő impedancia illesztést

Nagysebességű jelek továbbításakor, ha az impedancia aipari csatlakozónem egyezik a kábel vagy eszköz jelével, a jel visszaverődik a csatlakozó interfészén, ami jelgyengülést és torzulást okoz. Ezt is "belső interferencia"-nak tekintik. Az interferencia elleni képesség javítása érdekében fontos annak biztosítása is, hogy a csatlakozó impedanciája megfeleljen a teljes jelláncnak. Például az általános nagysebességű jelimpedanciák 50 Ω vagy 100 Ω. Válassza ki a megfelelő impedanciájú csatlakozót a továbbított jel típusa alapján.

Industrial Engineering Machinery Connector

Javítsa az interfész tömítését

Bár az ipari területeken lévő por és nedvesség közvetlenül nem zavarja a jeleket, befolyásolhatja az ipari csatlakozók érintkezési teljesítményét. Például az interfészekre jutó por rossz érintkezést okozhat a jel érintkezői között, míg a nedvesség oxidálhatja a érintkezőket, növelve az érintkezési ellenállást, és instabil jelátvitelhez vezethet. Ez a hatás különösen nagy sebességű jelek esetén szembetűnő. Ezért az interferencia-elhárítási képességek javításához a csatlakozók megfelelő tömítése is szükséges. A csatlakozók kiválasztásakor vegye figyelembe azok IP-besorolását. Például az IP67 és IP68 csatlakozók hatékonyan por- és vízállóak, így alkalmasak poros és párás műhelyekben való használatra. A beszerelés során használjon megfelelő tömítő tömítéseket, például szilikon tömítéseket, hogy ne legyen rés a csatlakozó és a készülék interfésze között, hogy megakadályozza a por és nedvesség bejutását.

Csökkentse a csatlakozási távolságot

Minél hosszabb a nagy sebességű jelátviteli távolság, annál nagyobb a külső interferencia valószínűsége, és annál nagyobb a jelgyengülés. Ezért a berendezések elhelyezésekor próbálja meg lerövidíteni az ipari csatlakozók közötti csatlakozási távolságot. Például helyezze közel egymáshoz azokat az eszközöket, amelyeknek nagy sebességű jeleket kell továbbítaniuk, hogy csökkentsék a kábelek hosszát, és ezáltal csökkentsék a jelek és az interferenciaforrások közötti érintkezési időt.
